СТАНЦИИ УПРАВЛЕНИЯ И ЗАЩИТЫ НАСОСОВ

СУЗ – 10К,  СУЗ – 25К,  СУЗ – 40К,  СУЗ – 100К

Станции управления и защиты СУЗ –10К, СУЗ –25К, СУЗ –40К, СУЗ – 100К  предназначены для  автоматического, дистанционного и местного управления трехфазными электродвигателями погружных насосов и защиты  их  от перегрузок  по току, короткого замыкания, неполнофазного режима  работы и сухого хода. Станции управления серии обеспечивают работу насосов:

— в автоматическом режиме: осуществляя водоподъем или дренаж, при которых работа  насоса осуществляется   по сигналам датчиков верхнего и нижнего уровня, установленными в резервуаре, или  функции давления, по сигналам  электроконтактного  манометра  или реле  давления.,

— в дистанционного режиме:  станция управляется по 2-х  проводной линии связи, длиной до двух километров.,

— в режиме местного управления: при котором насос включается тумблером.

Во всех режимах станции обеспечивают:

— отключение электродвигателя при обрыве любой из 3-х фаз.,

— отключение электродвигателя при перегрузке по току.,

— отключение электродвигателя при отсутствии воды в скважине.,

— световую сигнализацию возникших аварий:  перегрузок, отсечки  по току при   коротких замыканиях, режим «сухого» хода,  не  симметрия и обрыв фаз питающей сети, обрыв фаз в кабеле к электродвигателю, а также уровней  воды в накопительных  емкостях,  относительно установленных электродных  датчиков.,

— автоматического восстановление  режима работы  насоса после  прекращения

действия аварийных воздействий с регулируемым временем самозапуска.,

— индикацию потребляемого тока в одной из фаз электродвигателя.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ СТАНЦИЙ СУЗ–10К, СУЗ–25К, СУЗ– 40К, СУЗ-100К



Основные  параметры	СУЗ – 10К	СУЗ – 25К	СУЗ – 40К	СУЗ – 100К
Номинальное напряжение питания  станции управления.	Сеть 220/380 В	Сеть 220/380 В	Сеть 220/380 В	Сеть 220/380 В
Мощность электродвигателя присоединенного насоса,  кВт	1,0 — 3,0	2,2 — 11,0	3,0 — 17,0	11,0 — 45,0
Максимальный ток главной цепи, А (ампер)	10,0	25,0	40,0	100,0
Мощность потребляемая станцией управления, ВА,  не более	50,0	50,0	50,0	100,0
Габаритные размеры,  мм	395 х 320 х 165	395 х 320 х 165	395 х 320 х 165	505 х 395 х 220
Масса станции, кг, не более	14,0	14,0	14,0	23,0



Станции  предназначены  для  эксплуатации в закрытых помещениях без искусственного регулирования климатических условий при:

— температуре окружающей среды от -45 до + 40 градусов С.,

— относительной влажности воздуха до 98% при температуре +25С.,

— высота над уровнем моря до 1000 метров.,

— окружающая среда не взрывоопасная, не содержащая токопроводной пыли, а   также агрессивных паров и газов,  в  концентрациях  вызывающих  коррозию металлов и лакокрасочных покрытий.

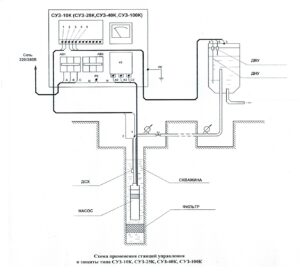

Типовая схема применения станций управления:

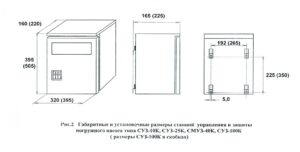

Габаритные и установочные размеры станций управления:
